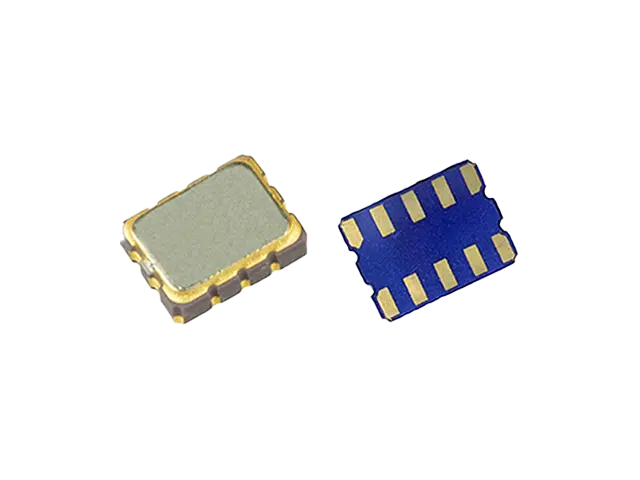

Name: Bộ cộng hưởng tinh thể thạch anh RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: Bộ cộng hưởng tinh thể HLC RTC cung cấp chức năng đồng hồ thời gian thực chính xác, mức tiêu thụ điện năng thấp và hiệu suất định thời đáng tin cậy.

Thông số kỹ thuật điện	Biểu tượng	Tình trạng	Đánh giá	Đơn vị
Điện áp cung cấp	VDD	Giữa VDD và GND	-0,3 ~ 6,5	V.
Điện áp cung cấp	VBAT	Giữa VBAT và GND	-0,3 ~ 6,5	V.
Điện áp đầu vào	Vin	Các chân FOE, SCL, SDA	GND=0,3 ~ 6,5	V.
Điện áp đầu ra①	Vout1	Ghim FOUT	GND=0,3 ~ DD+0,3	V.
Điện áp đầu ra②	Vout2	Chân SDA và / INT	GND=0,3 ~ 6,5	V.
Phạm vi nhiệt độ	Kho	Khi được bảo quản riêng biệt, không có bao bì	-55 ~ 125	°C
Ổn định tần số	△f/f	Ta=0°C đến +50°C, VDD=3.0V	-3,4 ~ 3,4	PPM
Ổn định tần số	△f/f	Ta=-40°C đến +85°C, VDD=3.0V	-5 ~ 5	PPM
Đặc tính tần số/điện áp	f/V	Ta=+25°C, VDD=2,0V đến 5,5VC	Tối đa ± 1,0	PPM/V
Tính đối xứng (chu kỳ nhiệm vụ)	2/T	50% mức VDD	40 ~ 60	%
Thời gian tăng của SCL và SDA	Tr		Tối đa 0,3	chúng ta
Thời gian giảm của SCL và SDA	Tf		Tối đa 0,3	chúng ta
Tần số đồng hồ SCL	fsCL		Tối đa 400	KHZ
Thời gian thiết lập điều kiện bắt đầu	tSU;STA		0,6 phút	chúng ta
Thời gian giữ điều kiện bắt đầu	tHD;STA		0,6 phút	chúng ta
Thời gian thiết lập dữ liệu	tSU;DAT		100 phút	ns
Thời gian lưu giữ dữ liệu	tHD;DAT		0 phút	ns
Thời gian rảnh của xe buýt giữa trạng thái bắt đầu và dừng	tBUF		1,3 phút	chúng ta
Thời điểm SCL = "L"	tTHẤP		1,3 phút	chúng ta
Thời điểm SCL = "H"	đùi		0,6 phút	chúng ta
Thời gian bắt đầu dao động	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	tối đa 1	S
Thời gian bắt đầu dao động	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	tối đa 3	S
Lão hóa @ 25°C Năm thứ nhất(Tối đa)			tối đa ±3,0	PPM
Độ chính xác của cảm biến nhiệt độ	Cảm biến	VDD=3,0 V	Tối đa ±5,0	°C
Ngoài các thông số liệt kê trong bảng có thể thiết kế theo nhu cầu khách hàng

Tích hợp DTCXO 32,768 kHz
Hỗ trợ chế độ tốc độ cao của I 2C-Bus (Tối đa 400 kHz)
Chức năng ngắt báo thức cho cài đặt ngày, ngày, giờ và phút
Đồng hồ báo thức bị gián đoạn
Chức năng ngắt cập nhật thời gian theo Giây, phút
Đầu ra 32,768 kHz được bù nhiệt độ với chức năng OE (chân FOE và FOUT)
Tự động sửa năm nhuận (từ 2000 đến 2099)
Dải điện áp giao diện rộng: 2,5 V đến 5,5 V
Dải điện áp giữ thời gian rộng: 1,6 V đến 5,5 V
Mức tiêu thụ dòng điện thấp: 0,90 uA / 3 V (Loại.)
Mạch chuyển đổi dự phòng tích hợp.
