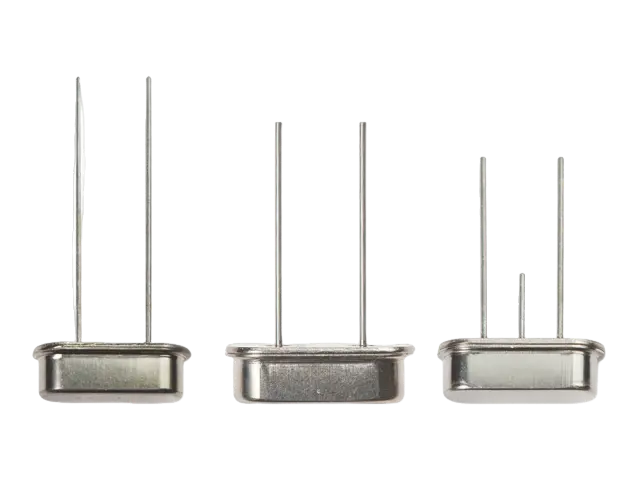

Máy cộng hưởng tinh thể thạch anh HC-49U/S HC-49U/S

KIỂU	HC-49U/S
Dải tần số	3,5 MHz ~ 125 MHz
Cắt pha lê	TẠI; BT
Dung sai tần số (ở 25°C)	±5 trang/phút ~ ±30 trang/phút
Đặc điểm nhiệt độ tần số	AT: ±2,5ppm (0°C - 50°C); ±5ppm (-10°C - 60°C) ±10ppm (-20°C - 70°C); ±30ppm(-40°C - 85°C) BT: ±100ppm (-20°C-70°C);
Thời gian lưu trữ.Range	-40°C ~ +85°C
Điện trở nối tiếp tương đương (ESR)	Xem bảng
Tải điện dung (CL)	4pf ~ ∞
Điện dung Shunt (Co)	< 5pf
Điện trở cách điện	> 500MΩ Ở DC 100V
Cấp độ ổ đĩa	1μw ~ 100μw
Lão hóa (Năm)	±3ppm (Năm)

Tần số và điện trở chuỗi tương đương

Tần số (MHz)	Cách thức	ESR (Ω)
3.500 ≤ f < 4.000	TẠI/Quỹ	150 ~ 100
4.000 ≤ f < 6.000	TẠI/Quỹ	100 ~ 60
6.000 ≤ f < 10.000	TẠI/Quỹ	60 ~ 50
10.000 ≤ f < 15.000	TẠI/Quỹ	50 ~ 30
15.000 ≤ f < 35.000	TẠI/Quỹ	25
21.000 ≤ f < 40.000	TẠI/Quỹ	40
25.000 ≤ f < 100.000	Âm bội thứ 3	80 ~ 60
Ngoài các thông số được liệt kê trong bảng, nó có thể được thiết kế theo nhu cầu của khách hàng.

Tham khảo ý kiến đại diện bán hàng để biết các thông số kỹ thuật khác.
