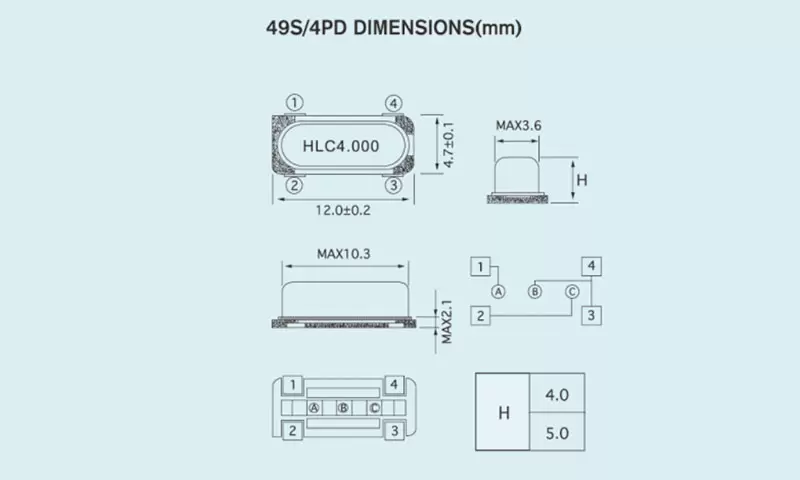

TINH THỂ THẠCH ANH HC-49S/4PD

KIỂU	HC-49S/4PD
Dải tần số	3,5MHz~125MHz
Cắt tinh thể	AT;BT
Dung sai tần số (ở 25°C)	±5ppm~±30ppm
Đặc tính nhiệt độ tần số	"AT:±2,5ppm (0℃-50℃); +5ppm (-10℃-60℃); +10ppm (-20℃-70℃); +30ppm (-40℃-85℃)" BT:±100ppm (-20℃-70℃);
Thời gian lưu trữ.Phạm vi	-40℃~+85℃
Điện trở nối tiếp tương đương (ESR)	Xem bảng
Điện dung tải (CL)	4pf~∞
Điện dung song song (Co)	<5pf
Điện trở cách điện	>500M2 ở điện áp DC 100V
Mức độ lái xe	1μw ~100μw
Tuổi (Năm)	±3ppm (Năm)

TẦN SỐ SO VỚI ĐIỆN TRỞ NỐI TIẾP TƯƠNG ĐƯƠNG

Tần số (MHz)	Cách thức	ESR(Ω)
3.500 ≤f<4.000	AT/FUND	150~100
4.000 ≤f<6.000	AT/FUND	100~60
6.000 ≤f<10.000	AT/FUND	60~50
10.000≤f<15.000	AT/FUND	50~30
15.000≤f<35.000	AT/FUND	≤ 25
21.000 ≤f<40.000	BT/FUND	≤ 40
25.000 ≤f<100.000	Âm bội thứ 3	80~60
Ngoài các thông số được liệt kê trong bảng, sản phẩm có thể được thiết kế theo nhu cầu của khách hàng.
