Name: Bộ dao động tinh thể SMD, đầu ra vi sai
Uploaded: 2026-01-19T13:53:04+08:00

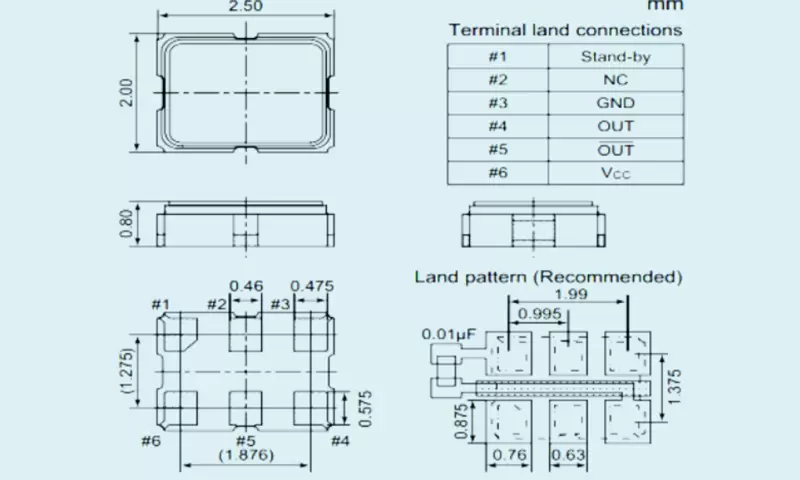

Bộ dao động tinh thể SMD, đầu ra vi sai LV2.5x2.0

vật phẩm	Loạt	2520
Loại đầu ra		LVPECL	LVDS	HCSL
Dải tần số (F0)		25MHz~200MHz	25MHz~200MHz	25MHz~200MHz
Độ ổn định tần số		+/-25ppm	+/-50ppm	hoặc chỉ định
Phạm vi nhiệt độ hoạt động (TOPR)		-40℃~+85℃、-40℃~+125℃ hoặc chỉ định
Khoảng nhiệt độ bảo quản (TSTG)		-55℃~+125℃
Điện áp nguồn (VDD)		2.5V hoặc 3.3V +/-10%
Dòng điện cung cấp (lDD)		Tối đa 80mA	Tối đa 80mA	Tối đa 30mA
Dòng điện chờ (lSTD)		Tối đa 10μA
Đối xứng đầu ra (Sym)		40%~60% 45%~55% (ở 1/2VDD)
Thời gian tăng (Tr)		Tối đa 5nS (20%VDD~80%VDD)
Mùa thu (Tf)		Tối đa 5ns (20%VDD~80%VDD)
Điện áp đầu ra	VOH (điển hình) VOL (điển hình)	VDD -1.025V VDD -1,62V	1.6V 0,9V	0,74V 0
Tải đầu ra		50Ω	100Ω	50Ω
Thời gian khởi động (TS)		Tối đa 10ms
Chức năng chờ (ba trạng thái)		Chân 1, Chân 2 = H (+0.7VDD tối thiểu) hoặc Mở - Chân 4, Chân 5 = Hoạt động Chân 1, Chân 2 = L (+0.3VDD tối đa) ---- Chân 4, Chân 5 = Trở kháng cao
Độ lệch pha (12KHZ~20MHZ)		Tối đa 0,3 pS
Ngoài các thông số được liệt kê trong bảng, sản phẩm có thể được thiết kế theo nhu cầu của khách hàng.
