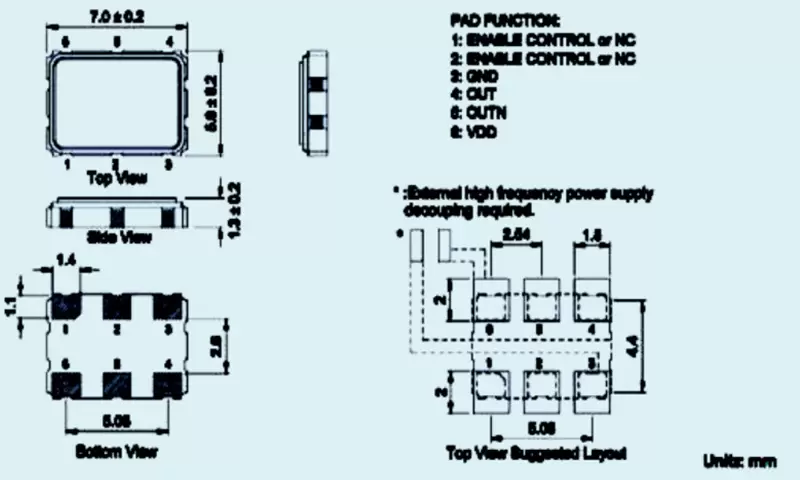

Bộ dao động tinh thể SMD, đầu ra vi sai LV7.0x5.0

vật phẩm	Loạt	7050
Loại đầu ra		LVPECL	LVDS	HCSL
Dải tần số (F0)		25MHz~200MHz	25MHz~200MHz	1MHz~200MHz
Độ ổn định tần số		+/-25ppm	+/-50ppm	hoặc chỉ định
Phạm vi nhiệt độ hoạt động (TOPR)		-40℃~+85℃、-40℃~+125℃ hoặc chỉ định
Khoảng nhiệt độ bảo quản (TSTG)		-55℃~+125℃
Điện áp nguồn (VDD)		2.5V hoặc 3.3V		1.8V, 2.5V hoặc 3.3V
Dòng điện cung cấp (lDD)		Tối đa 80mA	Tối đa 80mA	Tối đa 30mA
Dòng điện chờ (lSTD)		Tối đa 10μA
Đối xứng đầu ra (Sym)		40%~60% 45%~55% (ở 1/2VDD)
Thời gian tăng (Tr)		Tối đa 10nS (10%VDD~90%VDD)
Mùa thu (Tf)		Tối đa 10ns (10%VDD~90%VDD)
Điện áp đầu ra	VOH (điển hình) VOL (điển hình)	VDD -1.025V VDD -1,62V	1.6V VVdd-0.8V tối đa 0.9V Vdd-1.165V tối đa	Vdd-1.165V tối thiểu Vdd-2.0V tối thiểu
Tải đầu ra		50Ω	100Ω	50Ω
Thời gian khởi động (TS)		Tối đa 10ms
Chức năng chờ (ba trạng thái)		Chân 1, Chân 2 = H (+0.7VDD tối thiểu) hoặc Mở - Chân 4, Chân 5 = Hoạt động Chân 1, Chân 2 = L (+0.3VDD tối đa) ---- Chân 4, Chân 5 = Trở kháng cao
Độ lệch pha (12KHZ~20MHZ)		Tối đa 1 pS
Ngoài các thông số được liệt kê trong bảng, sản phẩm có thể được thiết kế theo nhu cầu của khách hàng.
